practica # 1 "Identifcacion de los componentes de una red LAN con topologia estrella."

Objetivo: idenficacion de los componentes que intregran una red con topologia estrella asi como su funcion y sus componentes.

componenete: ROUTER



FUNCION:

la función de un router es,saber si el destinatario de un paquete de información esta en nuestra propia red o en una remota. Para determinarlo el router utiliza un mecanismo llamado "máscara de subred".  y determina a que grupo de ordenadores pertenece uno en concreto. Si la máscara de subred de un paquete de informacion enviado no se corresponde a la red de ordenadores de por ejemplo, nuestra oficina, el router determinará, lógicamente que el destino de ese paquete está en alguna otra red.

CARACTERIZTICAS.

•Se conecta fácilmente  vía Ethernet



•Hasta 8 Mbps de flujo entrante, 1 Mbps de flujo saliente


• Permite a usuarios compartir una sola conexión ADSL con una dirección WAN IP


•Servidor integrado LAN DHCP


•Servidor DNS integrado

• Firewall de software actualizable

•No requiere instalación de software


componente: CABLE UTP5


FUNCION:

Esta diseñado para señales de alta integridad estos cables pueden ser blindados o no. Este tipo de cables se utiliza a menudo en redes de ordenadores como Ethernet.

CARACTERIZTICAS:

• pares trenzados sección AWG24



•Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm de diámetro.


•Cubierta de PVC gris.


componente: PLUG'S Rj 45



FUNCIONES:

La RJ-45 es una interfaz física comunmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a).

 CARACTERIZTICAS:

•Cuerpo de termoplastico de alto impacto.



•Vías de contacto producidas con bronce fosforoso
•Interferencia Electromagnetica


•Contactos adecuados para colocación de conectores sólidos o flexibles.


componente:NIC (tajeta de red rj-45)




FUNCION : permite la comunicacion entre diferentes aparatos conectados entre si y compartir recursos entre dos o más computadoras. A las tarjetas de red también se les llama adaptador de red o NIC. Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red, pero actualmente el mas comun es del tipo Ethernet utilizando una interfaz o conector RJ-45.

CARACTERIZTICAS:

•Es un puerto que viene integrado en la tarjeta principal (Motherboard), ó bien en una tarjeta de red.


•Se utiliza para interconectar computadoras en redes locales (LAN), esto es en interiores de oficinas, escuelas, hogares, etc.


componente: JACK


FUNCION: Tipo de conexion que utilizan muchos cables, por ejemplo los de algunos dispositivos de sonido

CARACTERIZTICAS:

•Tarjeta de Sonido.

•USB
•MIDIMIDI

componente: ROSETAS



FUNCION: En redes de área local sobre cables UTP deben utilizarse conectores RJ45. De los cuatro pares del cable UTP, la red sólo utilizará dos de ellos.

CARACTERIZTICAS:
•Cada filamento de los cuatro pares del UTP debe ir conectado de una forma propia.
•una roseta por detrás se verá que tiene 8 pines o contactos.
•Estos cables se construyen de acuerdo con la norma T568A o la T568B.


componente: CANALETA




FUNCION: las canaletas son tubos metálicos o plásticos que conectados de forma correcta proporcionan al cable una segunda pantalla o protección.
CARACTERIZTICAS:


componente: RACK




 FUNCION: Un rack es un bastidor destinado a alojar equipamiento. Sus medidas están normalizadas para que sea compatible con equipamiento de cualquier fabricante.

CARACTERIZTICAS:

•8 entradas analógicas



•8 salidas analógicas


•2 previos de micro (XLR Mic) con alimentación phantom (+48V) en las entradas 7 y 8 que anulan las conexiones jack si se selecciona en el panel de control.


•2 interfaces MIDI  independientes.


componente: SWITCH







FUNCION:  es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 del modelo OSI. Su función es interconectar dos o más segmentos de red.

CARACTERIZTICAS: Los bridges y switches pueden ser conectados unos a los otros, pero existe una regla que dice que sólo puede existir un único camino entre dos puntos de la red. En caso de que no se siga esta regla, se forma un bucle en la red, lo que tiene como resultado la transmisión infinita de datagramas de una red a otra.

Componente: HUB






CARACTERIZTICAS: básicamente extiende la funcionalidad de la red (LAN) para que el cableado pueda ser extendido a mayor distancia, es por esto que un "Hub" puede ser considerado como una repetidora.

FUNCION:
•Dispone de un número determinado de puertos

•Tiene que estar cercano a los elementos de la red
• Los puertos tienen que estar numerados de forma correlativa
•Si nuestra red dispone de más elementos que puertos RJ-45 necesitamos más de 1 hub
•Siempre se tendrá en cuenta que el cable no pase de los 100 metros

Componente: PANEL DE PARCHEO.

 FUNCION: Son estructuras metálicas con placas de circuitos que permiten interconexión entre equipos.

CARACTERIZTICAS:

•Supera los requisitos de la Cat. 6.

•Paneles modulares en versión 24 puertos.
•Facilidad y rapidez de instalación mediante herramientas 110.
•Accesorio sujetacables incorporados
componente: PATCH CORD


 FUNCION:
ficha usada para los rj45' que se usa en una red para conectar un dispositivo electrónico con otro

CARACTERIZTICAS:


•Desempeño del conector centralizado con las normas, garantizando el mantenimiento de la conexión

•Producido con Cable Fast-Lan extra flexible U/UTP;


•Disponible en las configuraciones 568/A, 568/B o crossconect;

•Códigos de otras colores y configuraciones bajo consulta

componente: MODEM




FUNCION: se trata de una simple señal eléctrica sinusoidal de mucha mayor frecuencia que la señal moduladora. La señal moduladora constituye la información que se prepara para una transmisión.

CARACTERIZTICAS:
•Pantallas de ayuda de comandos AT
•Sensor automático del cable

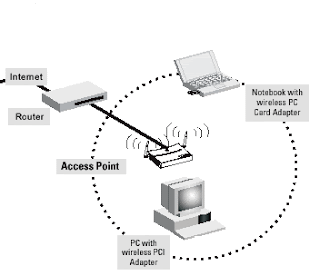

componente: ACCESS POINT



FUNCION: significa punto de acceso. Se trata de un dispositivo utilizado en redes inalámbricas de área local El Access Point entonces se encarga de ser una puerta de entrada a la red inalámbrica en un lugar específico y para una cobertura de radio determinada, para cualquier dispositivo que solicite acceder, siempre y cuando esté configurado y tenga los permisos necesarios

CARACTERIZTICAS:

• Opera en el estándar inalámbrico



• Velocidad de transferencia máxima de 11 M
• Facilidad de autoinstalación y fácil configuración.
• Capacidad de encriptación de las comunicaciones.


• Alcance de 50 m en interiores y 200 en exteriores.
• Puede soportar hasta 6 equipos inalámbricos para una navegación óptima constituidos como una red local (LAN) inalámbrica.


componentes: NODOS


FUNCION: un nodo es un punto de intersección o unión de varios elementos que confluyen en el mismo lugar. Ahora bien, dentro de la informática la palabra nodo puede referirse a conceptos diferentes según en ámbito en el que nos movamos:

CARACTERIZTICAS:

•El tipo de objeto.

"Preguntas realizadas en LabOratOriO"...

1.¿cuantos tipos de hub existen? y ¿como se llaman?.


R= Existen tres tipos de hub diferentes:
a) Los pasivos
Es un hub que no necesita un fuente externa de energía porque no regenera la señal y por tanto es como si fuera una parte del cable, siempre tendiendo en cuenta la longitud del cable.
b) Los activos
 Es un hub que regenera la señal y necesita una toma externa de alimentación.
c) Los inteligentes
 El hub provee de detección de errores, como colisiones excesivas, y también hace lo que un hub activo.




2- ¿cuantos tipos de switch existen? y ¿como se llaman? y ¿ En que se diferencian?.
R=
 a) Switches Administrables, aquellos que permiten cierta funcionalidad de administración del switch.


b) Switches no Administrables, son aquellos que no permiten ninguna o escasa funcionalidad de configuración y administración.


c) Switches apilables, permiten agrupar varias unidades sobre un bus de expansión, el bus debe proporcionar suficiente ancho de banda para manejar comunicaciones full-duplex. Se recomienda comprarlos del mismo fabricante para evitar problemas de administración global e intercomunicación entre los switches. Por lo general son switches administrables.


d) Switches no apilables, son aquellos que no soportan un bus de expansión


e) Switches modulares, tienen la capacidad de soportar la agregación de puertos, como nuevos módulos, por lo general son switches multicapa por trabajar en capa 2, 3, u otros superiores (Modelo OSI). Generalmente utilizados como switches de troncal (backbone, columna vertebral de la red). Por lo general son switches administrables.


3- ¿cuantos tipos de acces point existen?


R= inalámbricos (Access Points) pueden funcionar en tres tipos de modo diferentes: Maestro (Root), Repetidos (Repeater) y puente (Bridge)


 Concluciones:

En esta practica conclui que cada componente depende de distintas cosas. todos estos componentes dependen de una red LAN las cuales depnde de una topologia estrella. en este tema identifique las caracterizticas de los distintos componentes y tambien su funcion. algunos de estos componentes se entrelazan unos con otros.

Bibliografia


http://es.wikipedia.org/wiki/Cable_de_Categor%C3%ADa_5
http://es.wikipedia.org/wiki/RJ-45
http://informaticamoderna.com/El_puerto_RJ45.htm
http://www.mastermagazine.info/termino/5468.php
http://www.mailxmail.com/curso-redes-area-local/conexiones-rosetas-rj45
http://es.wikipedia.org/wiki/Rack
http://www.hispasonic.com/comunidad/interface-audio-profesional-terratec-phase-rack-t294382.html
http://www.openetics.com/interHtmlICS?id=000_001_003_002_003_003_&plant=portada_prod&clau=panelesc6
http://es.wikipedia.org/wiki/Patch_cord
http://www.adsl.cotas.net/accesspoint.asp
